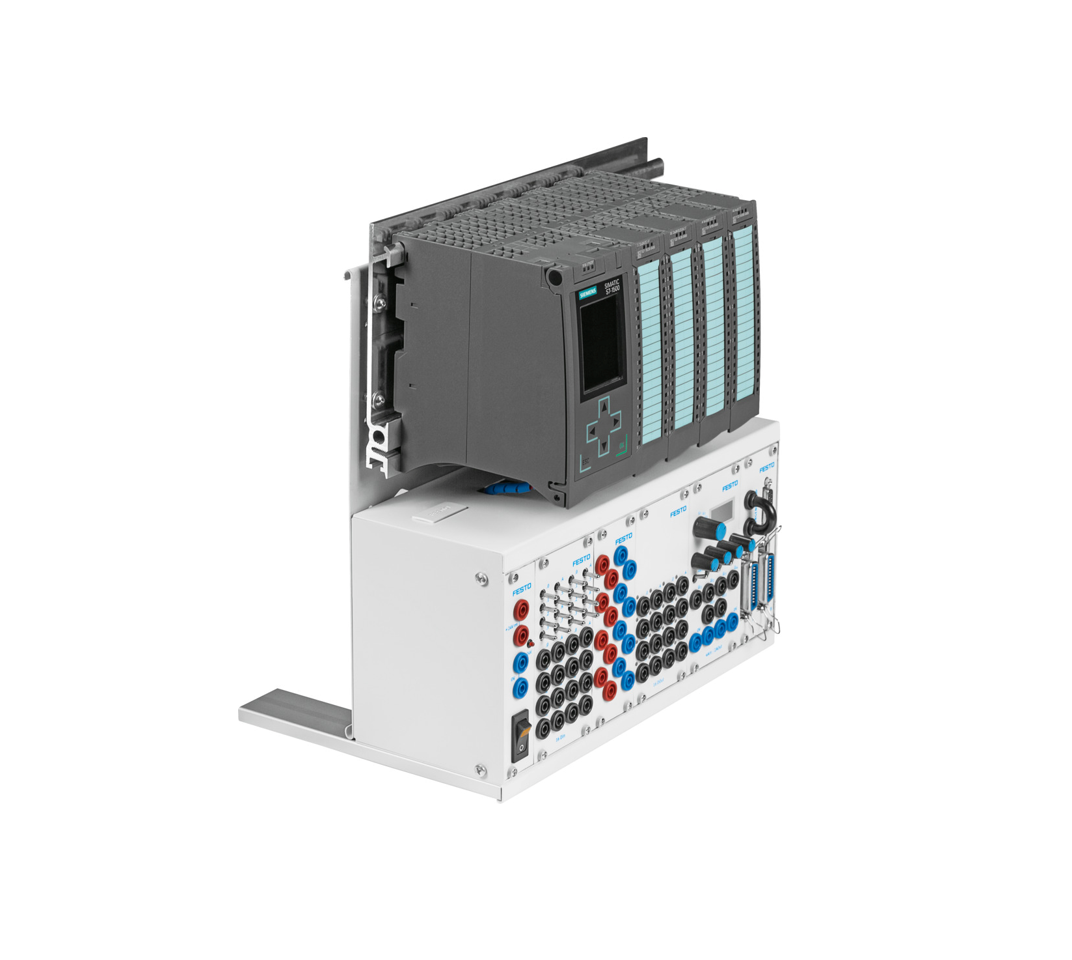

Thiết bị đào tạo cho khung gắn A4 hoặc như một thiết bị để bàn với bộ điều khiển Siemens S7-1500 hiện đại, được sử dụng trong công nghiệp và các mô-đun mô phỏng. Họ bộ điều khiển SIMATIC S7-1500 là thế hệ bộ điều khiển mới trong TIA Portal và là một cột mốc trong tự động hóa. Nó đảm bảo hiệu suất cao nhất và tính thân thiện với người dùng cho các ứng dụng trung bình và cao cấp trong tự động hóa máy móc và nhà máy.
Lợi ích
- Lập trình với Siemens STEP 7 (TIA portal)
- Hệ thống lắp thép tấm, sơn tĩnh điện, ổn định
- Thích hợp với khung lắp A4 và phù hợp làm bộ phận để bàn
- Thanh ray lắp cho mô-đun 19″ được gắn vào hệ thống lắp
- Được trang bị ổ cắm an toàn 4 mm
- Nguồn điện tích hợp
Thông tin thêm
Dòng sản phẩm bộ điều khiển SIMATIC S7-1500 trong TIA Portal đại diện cho một cột mốc trong tự động hóa. Nó đảm bảo hiệu suất tối đa và tính thân thiện với người dùng cho các ứng dụng tự động hóa hệ thống và máy móc trung bình và cao cấp.
Hệ thống bộ chuyển mạch chứa các mô-đun mô phỏng sau:
– Mô-đun 19″ 16DIN (12 TE) với 16 đầu vào kỹ thuật số trên ổ cắm an toàn 4 mm và 16 công tắc/nút để mô phỏng tín hiệu.
– Mô-đun 19″ 16DOUT (12 TE) với 16 đầu ra kỹ thuật số trên ổ cắm an toàn 4 mm.
– Mô-đun 19″ 4AIN/2AOUT (12 TE) với xử lý giá trị tương tự thông qua 4 đầu vào tương tự trên ổ cắm an toàn 4 mm, có thể chuyển sang mô phỏng thông qua biến trở) và 2 đầu ra tương tự trên ổ cắm an toàn 4 mm.
– Mô-đun 19″ 24V/0V (9 TE) với 8 ổ cắm an toàn màu đỏ 4 mm để phân phối 24 V và 8 ổ cắm an toàn màu xanh 4 mm để phân phối 0 V.
– Mô-đun 19″ phích cắm hệ thống SysLink (9 TE), với 2 kết nối cắm SysLink cho trạm MPS và bảng điều khiển với 8 đầu vào kỹ thuật số và 8 đầu ra kỹ thuật số cho mỗi đầu vào và 1 kết nối cắm D-Sub 15 chân với 4 đầu vào tương tự và 2 đầu ra tương tự, dừng khẩn cấp – Cầu nối để kết nối mạch an toàn để tắt 8 đầu ra kỹ thuật số.
Hệ thống hỗ trợ thép tấm phủ bột ổn định được lắp ráp hoàn chỉnh, đi dây và thử nghiệm.
Thông số kỹ thuật:
– Kích thước (Rộng x Cao): 305 mm x 297 mm (kích thước 1)
– Bộ nguồn tích hợp: 100 … 240 V AC ±10%; phụ kiện cần thiết: Cáp IEC
Tất cả các biến thể đều dựa trên các gói đào tạo Siemens SCE và mỗi biến thể đều có EduTrainer bao gồm cáp lập trình (cáp Ethernet) và phần mềm lập trình STEP 7 (TIA Portal). Khi các gói đào tạo được Siemens cập nhật, các bộ điều khiển sẽ được thay thế bằng các mẫu kế nhiệm – tùy thuộc vào khả năng kỹ thuật.
